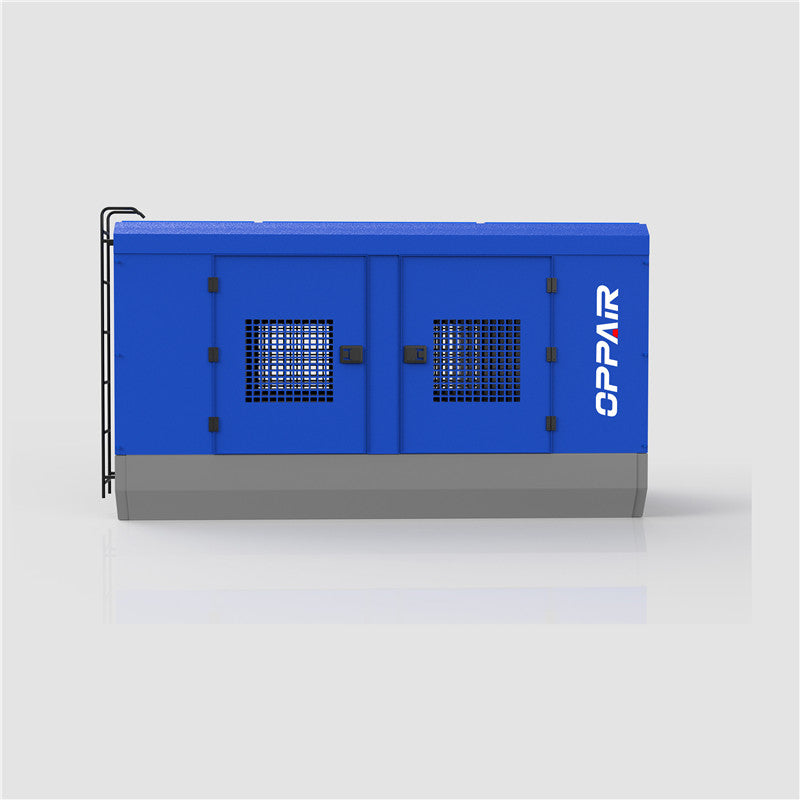

ضاغط هواء ديزل محمول لقطاع التعدين بمحرك ديزل
مواصفات المنتج
| موديل | |
| نمط الطراز | |
| ضاغط هواء لولبي | مستوى الضغط |
| ضغط العادم | |
| التدفق الحجمي | |
| أقصى سرعة سحب (km/h) | |
| زيت تزييت المحرك الرئيسي (L) | |
| مقاس / عدد صمامات إمداد الهواء | |
| أقصى ارتفاع عمل موصى به | |
| محركات الديزل | القدرة المقدرة (kW) / السرعة (r/min). |
| اسم العلامة التجارية | |
| عدد الأسطوانات | |
| طريقة دخول الهواء | |
| سعة المحرك (L) | |
| كمية زيت تزييت المحرك (L) | |
| سعة خزان الوقود (L) | |
| عدد البطاريات | |
| معلمات الماكينة | الطول (mm) |
| العرض (mm) | |
| الارتفاع (mm) | |
| الوزن (kg) | |
| مقاس العجلة * الكمية | |
| مستوى الضجيج (مستوى الصوت) dB | |
| معايير انبعاثات العادم | |
| موديل | OPM-228-22(F) | OPM-375-25(F) | OPM-375-30(F) | |
| نمط الطراز | نوع ثابت (بدون عجلات) | نوع ثابت (بدون عجلات) | نوع ثابت (بدون عجلات) | |
| ضاغط هواء لولبي | مستوى الضغط | مرحلتان | مرحلتان | مرحلتان |
| ضغط العادم | 22bar (319psi) | 25bar (363psi) | 30bar (435psi) | |
| التدفق الحجمي | 24m3/min (840cfm) | 35m3/min (1225cfm) | 22m3/min (770cfm) | |
| أقصى سرعة سحب (km/h) | // | // | // | |
| زيت تزييت المحرك الرئيسي (L) | 100 | 20 | 120 | |
| مقاس / عدد صمامات إمداد الهواء | G1*1 G2"*1 | G2"*1 G1 1/2"*1 | G2"*1 G1 1/2"*1 | |
| أقصى ارتفاع عمل موصى به | 2000 | 2000 | 2000 | |
| محركات الديزل | القدرة المقدرة (kW) / السرعة (r/min). | 228/2200 | 375/1800 | 375/1800 |
| اسم العلامة التجارية | YUCHAI | YUCHAI | YUCHAI | |
| عدد الأسطوانات | 6 | 6 | 6 | |
| طريقة دخول الهواء | شحن توربيني & تبريد بيني للهواء | شحن توربيني & تبريد بيني للهواء | شحن توربيني & تبريد بيني للهواء | |
| سعة المحرك (L) | 8.4 | 13 | 13 | |
| كمية زيت تزييت المحرك (L) | 24 | 32 | 32 | |
| سعة خزان الوقود (L) | 430 | 700 | 700 | |
| عدد البطاريات | 2 | 2 | 2 | |
| معلمات الماكينة | الطول (mm) | 3100 | 3580 | 3580 |
| العرض (mm) | 1800 | 2060 | 2060 | |
| الارتفاع (mm) | 1700 | 1820 | 1820 | |
| الوزن (kg) | 3500 | 6500 | 6500 | |
| مقاس العجلة * الكمية | // | // | // | |
| مستوى الضجيج (مستوى الصوت) dB | 80 ± 3 | 80 ± 3 | 85± 3 | |
| معايير انبعاثات العادم | المعيار الوطني الثالث للانبعاثات للمعدات غير الطرقية | المعيار الوطني الثالث للانبعاثات للمعدات غير الطرقية | المعيار الوطني الثالث للانبعاثات للمعدات غير الطرقية | |
| موديل | OPM-410-20(F) | OPM-410-25(F) | OPM-410-30(F) | |
| نمط الطراز | نوع ثابت (بدون عجلات) | نوع ثابت (بدون عجلات) | نوع ثابت (بدون عجلات) | |
| ضاغط هواء لولبي | مستوى الضغط | مرحلتان | مرحلتان | مرحلتان |
| ضغط العادم | 20bar (290psi) | 25bar (363psi) | 30bar (435psi) | |
| التدفق الحجمي | 40m3/min (1400cfm) | 38m3/min (1330cfm) | 36m3/min (1260cfm) | |
| أقصى سرعة سحب (km/h) | // | // | // | |
| زيت تزييت المحرك الرئيسي (L) | 120 | 120 | 120 | |
| مقاس / عدد صمامات إمداد الهواء | G2"*1 G1"*1 G11/2"*1 | G2"*1 G1"*1 G11/2"*1 | G2"*1 G1"*1 G11/2"*1 | |
| أقصى ارتفاع عمل موصى به | 2000 | 2000 | 2000 | |
| محركات الديزل | القدرة المقدرة (kW) / السرعة (r/min). | 410/1900 | 410/1900 | 410/1900 |
| اسم العلامة التجارية | CUMMINS | CUMMINS | CUMMINS | |
| عدد الأسطوانات | 6 | 6 | 6 | |
| طريقة دخول الهواء | شحن توربيني & تبريد بيني للهواء | شحن توربيني & تبريد بيني للهواء | شحن توربيني & تبريد بيني للهواء | |
| سعة المحرك (L) | 13 | 13 | 13 | |
| كمية زيت تزييت المحرك (L) | 32 | 32 | 32 | |
| سعة خزان الوقود (L) | 700 | 700 | 700 | |
| عدد البطاريات | 2 | 2 | 2 | |
| معلمات الماكينة | الطول (mm) | 3580 | 3580 | 3580 |
| العرض (mm) | 2060 | 2060 | 2060 | |
| الارتفاع (mm) | 1820 | 1820 | 1820 | |
| الوزن (kg) | 6500 | 6500 | 6500 | |
| مقاس العجلة * الكمية | // | // | // | |
| مستوى الضجيج (مستوى الصوت) dB | 85± 3 | 85± 3 | 85± 3 | |
| معايير انبعاثات العادم | المعيار الوطني الثالث للانبعاثات للمعدات غير الطرقية | المعيار الوطني الثالث للانبعاثات للمعدات غير الطرقية | المعيار الوطني الثالث للانبعاثات للمعدات غير الطرقية | |
وصف المنتج
رأس الهواء
1. يعتمد رأس هواء لولبي مزدوج غير متماثل من الجيل الثالث بمستوى عالمي، ويلتزم بعملية تصنيع متقنة، ويعتمد شكل أسنان عالي الكفاءة ومنخفض الضغط وتصميم دخول الهواء المحوري.
2. تصميم محسّن لقنوات التدفق، بدوار كبير وسرعة منخفضة وكفاءة عالية. كفاءة طاقة أعلى بنسبة 5%-15% مقارنة بالجيل الثاني.
3. يستخدم محامل SKF السويدية للخدمة الشاقة وختم عمود بشفتين مزدوجتين، متين وموثوق. عمر التصميم للمحامل 80,000-100,000 ساعة وعمر رأس الهواء نحو 200,000 ساعة.
وحدة تحكم ذكية
1. يعتمد نظام تحكم PLC متعدد اللغات، بواجهة جميلة وواضحة ووظائف سهلة التشغيل، ويمكن للمشغلين ضبط الضاغط بسرعة وسهولة.
2. 14 وظيفة حماية مثل حماية الحمل الزائد، وحماية الدائرة القصيرة، وحماية الانعكاس، وحماية الحرارة المنخفضة، وحماية الجهد العالي وغيرها، لحماية الوحدة بالكامل.
3. يحقق نظام تشغيل التحكم المتقدم بالحاسوب الدقيق تحكمًا ذكيًا وتحكمًا متغير السرعة في تدفق الهواء وضبطًا تلقائيًا لبدء التحميل والبدء الناعم. تحكم ديناميكي ذكي، وعرض ديناميكي لحالة تشغيل كل مكون من مكونات الضاغط، ومنحنيات الضغط والحرارة والتيار المرئية وغيرها.
4. ذاكرة كبيرة ومزود بواجهة طابعة؛ ويمكن استخدام المراقبة عن بعد بالحاسوب أو التحكم المتسلسل بين عدة ضواغط هواء.
صمام السحب
1. صمام السحب هو المكون الأساسي للتحكم في دخول الهواء إلى ضاغط الهواء.
2. يستخدم صمام سحب هواء من علامة تجارية عالمية شهيرة، ويمكنه ضبط تدفق الهواء تلقائيًا من 0 إلى 100% وفقًا لمتطلبات تدفق الهواء في النظام. ويضمن فقدان ضغط منخفضًا وتشغيلًا مستقرًا وعمرًا طويلًا، مما يقلل من تكاليف التشغيل.
