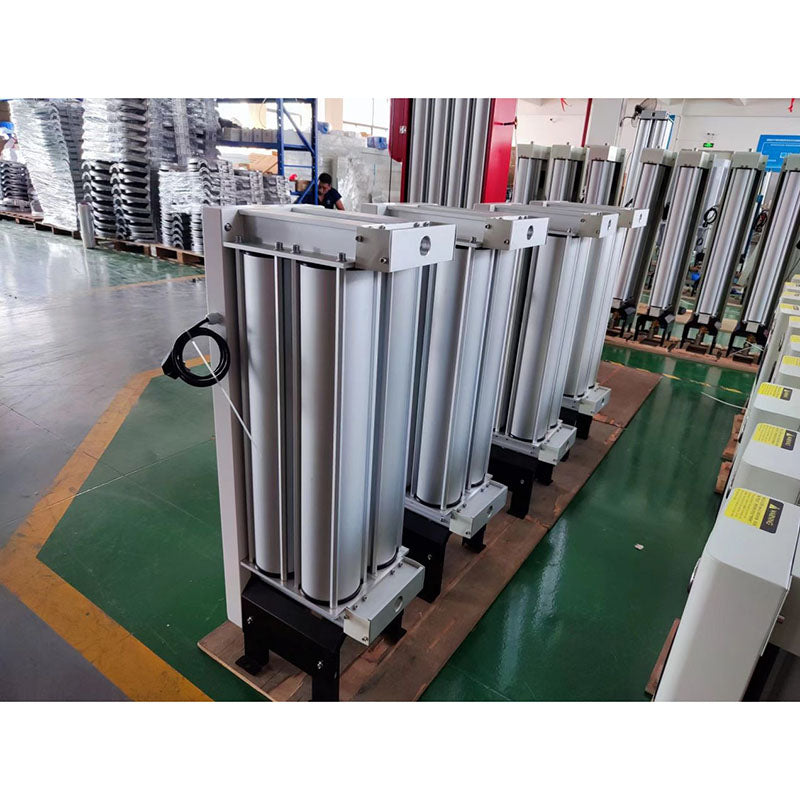

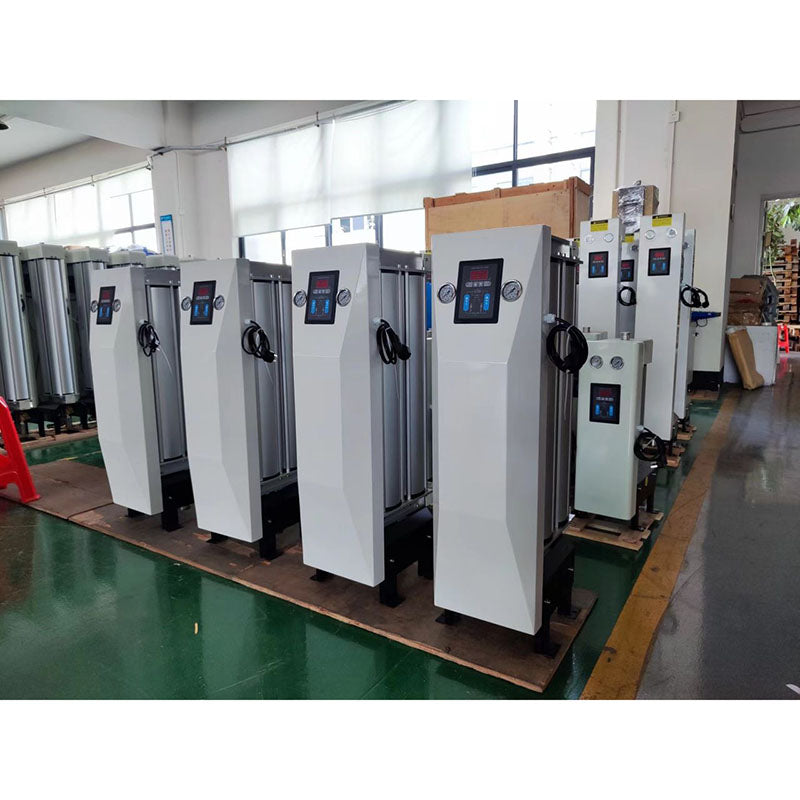

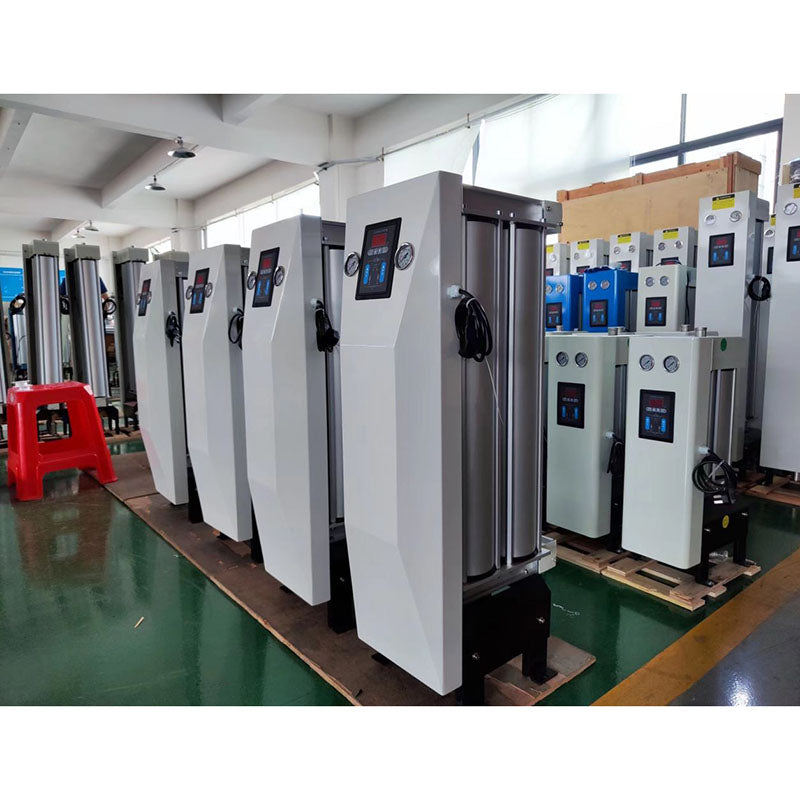

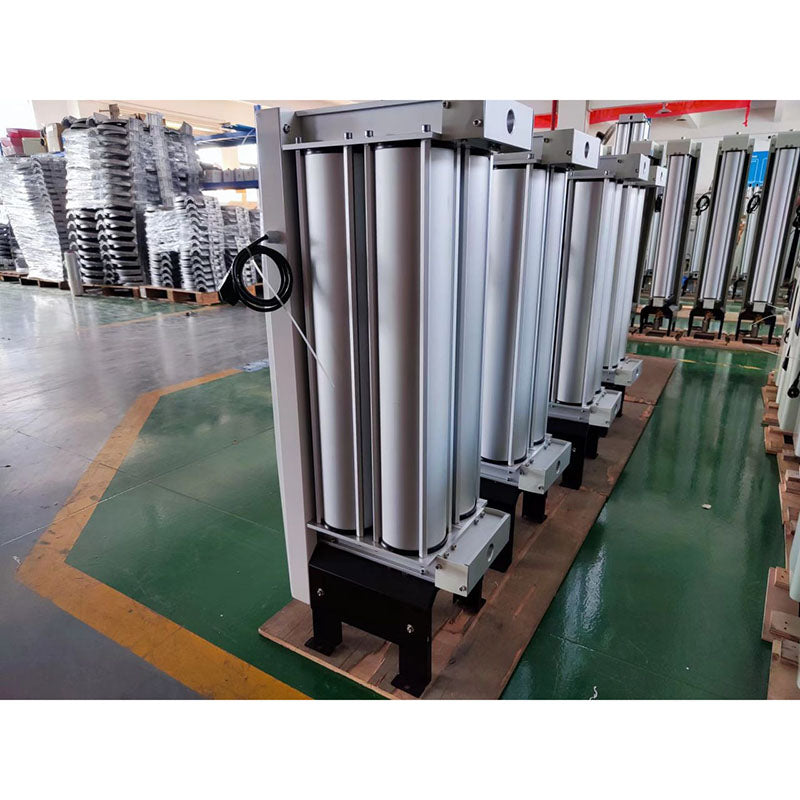

Sécheur à adsorption modulaire pour l'industrie chimique, vente en gros
Sécheur d'air par adsorption modulaire
| Modèle | MAD-0.2 | MAD-0.3 | MAD-0.65 | MAD-1.25 | MAD-1.75 | MAD-6.5 | |
| Capacité de traitement (m³/min) | 0.2 | 0.3 | 0.65 | 1.25 | 1.75 | 6.5 | |
| Pression de service (bar) | 7-10 bar | ||||||
| Température du point de rosée (°C) | -40℃ | ||||||
| Température de fonctionnement | ≤ 50℃ | ||||||
| Tension | 220V/50Hz/1P ou 220V/60Hz/1P ou autre tension | ||||||
| Puissance du compresseur compatible (ch) | 2HP | 3HP | 5HP | 10HP | 15HP | 40HP | |
| Diamètre de sortie d'air (mm) | 1/2'' | 1/2'' | 3/4''~1'' | 3/4''~1'' | 3/4''~1'' | 1.5'' | |
| Dimensions | Longueur (mm) | 200 | 200 | 260 | 260 | 260 | 660 |
| Largeur (mm) | 370 | 370 | 350 | 350 | 350 | 330 | |
| Hauteur (mm) | 514 | 514 | 680 | 1010 | 1260 | 1320 | |
| Poids net de la machine (kg) | 15 | 15 | 22 | 30 | 37 | 115 | |
| Modèle | MAD-7.5 | MAD-10 | MAD-15 | MAD-17.5 | MAD-20 | MAD-25 | |
| Capacité de traitement (m³/min) | 7.5 | 10 | 15 | 17.5 | 20 | 25 | |
| Pression de service (bar) | 7-10 bar | ||||||
| Température du point de rosée (°C) | -40℃ | ||||||
| Température de fonctionnement | ≤ 50℃ | ||||||
| Tension | 220V/50Hz/1P ou 220V/60Hz/1P ou autre tension | ||||||
| Puissance du compresseur compatible (ch) | 50HP | 75HP | 100HP | 125HP | 150HP | 175HP | |
| Diamètre de sortie d'air (mm) | 2'' | 2'' | 2'' | 2'' | 3'' | 3'' | |
| Dimensions | Longueur (mm) | 660 | 890 | 1050 | 1190 | 1310 | 1570 |
| Largeur (mm) | 330 | 330 | 330 | 330 | 330 | 330 | |
| Hauteur (mm) | 1720 | 1720 | 1720 | 1720 | 1720 | 1720 | |
| Poids net de la machine (kg) | 145 | 175 | 250 | 287 | 325 | 405 | |
| Modèle | MAD-30 | MAD-35 | MAD-40 | MAD-50 | |
| Capacité de traitement (m³/min) | 30 | 35 | 40 | 50 | |
| Pression de service (bar) | 7-10 bar | ||||
| Température du point de rosée (°C) | -40℃ | ||||
| Température de fonctionnement | ≤ 50℃ | ||||
| Tension | 220V/50Hz/1P ou 220V/60Hz/1P ou autre tension | ||||
| Puissance du compresseur compatible (ch) | 175HP | 200HP | 250HP | 300-350HP | |
| Diamètre de sortie d'air (mm) | 3'' | 3'' | 4'' | 4'' | |
| Dimensions | Longueur (mm) | 1050 | 1190 | 1310 | 1570 |
| Largeur (mm) | 660 | 660 | 660 | 660 | |
| Hauteur (mm) | 1720 | 1720 | 1720 | 1720 | |
| Poids net de la machine (kg) | 510 | 585 | 675 | 825 | |
Sécheur d'air par adsorption modulaire haute pression
| Modèle | MAD-1.5/16 | MAD-2.5/16 | MAD-3.8/16 | ||||
| Capacité de traitement (m³/min) | 1.5 | 2.5 | 3.8 | ||||
| Pression de travail (bar) | 12-16bar | ||||||
| Température du point de rosée (°C) | -40℃ | ||||||
| Température de fonctionnement | ≤ 50℃ | ||||||
| Tension | 220V/50Hz/1P ou 220V/60Hz/1P ou autre tension | ||||||
| Puissance du compresseur compatible (ch) | 20HP | 30HP | 40HP | ||||
| Diamètre de sortie d'air (mm) | 3/4'' | 3/4'' | 3/4'' | ||||
| Dimensions | Longueur (mm) | 260 | 260 | 260 | |||
| Largeur (mm) | 350 | 350 | 350 | ||||
| Hauteur (mm) | 680 | 1010 | 1260 | ||||
| Poids net de la machine (kg) | 22 | 30 | 37 | ||||
| Modèle | MAD-5/16 | |||
| Capacité de traitement (m³/min) | 5 | |||
| Pression de travail (bar) | 12-16bar | |||
| Température du point de rosée (°C) | -40℃ | |||
| Température de fonctionnement | ≤ 50℃ | |||
| Tension | 220V/50Hz/1P ou 220V/60Hz/1P ou autre tension | |||
| Puissance du compresseur compatible (ch) | 50HP | |||
| Diamètre de sortie d'air (mm) | 1'' | |||
| Dimensions | Longueur (mm) | 320 | ||
| Largeur (mm) | 580 | |||
| Hauteur (mm) | 1220 | |||
| Poids net de la machine (kg) | 58 | |||
Sécheur d'air par adsorption modulaire haute pression
| Comparaison de l'élimination de l'eau par trois types de sécheurs | |||||||
| Sécheur d'air par réfrigération | Sécheur d'air par adsorption à deux tours | Sécheur d'air par adsorption modulaire | |||||
| Point de rosée sous pression | 10~20℃ | -10℃~-20℃ | -40℃~-70℃ | ||||
| Consommation d'énergie | 6% | 14%~25% | 8% | ||||
| Image |
|
|
|
||||
| Teneur en humidité après traitement | Calculé sur une production d'air de 10 m³ par minute, 93 g d'eau entrent dans l'équipement chaque minute, soit 5600 g d'eau par heure, dont la majeure partie est de l'eau liquide. | Calculé sur une production d'air de 10 m³ par minute, 10,7 g d'eau entrent dans l'équipement chaque minute, soit 642 g d'eau par heure, dont la majeure partie se condense en eau liquide. | Calculé sur une production d'air de 10 m³ par minute, 1,7 g d'eau entre dans l'équipement chaque minute, soit 102 g d'eau par heure, entièrement sous forme de molécules d'eau dans l'air. | ||||
| Durée de vie de l'adsorbant | / | 5000 heures | 24 000 heures | ||||
Caractéristiques
1. Économies d'énergie : la conception unique du silencieux à l'échappement permet plus de 50 % d'économies par rapport aux sécheurs traditionnels.
2. Faible point de fuite : conception scientifique de la distribution des fluides pour surmonter l'effet tunnel. Le module d'adsorption est conçu selon le « nombre d'or » pour une adsorption plus complète.
3. Conception modulaire (brevet n° Z1201130481507.0) : compacte, petite, élégante, peu encombrante et facile à installer. L'ensemble du processus d'adsorption est plus complet et le taux d'utilisation du tamis moléculaire est augmenté.
4. Si le volume d'un cylindre d'adsorption est inférieur à 25 litres, il n'entre pas dans le champ d'inspection spéciale des récipients sous pression.
Champ d'application : température ambiante de -25 ℃ à 50 ℃, température de l'air à l'entrée de 2 ℃ à 45 ℃, pression à l'entrée
0.4MPa~1.3MPa
Conditions de fonctionnement standard : pression de service 0,7 MPa, température de l'air à l'entrée 35 °C.
Indicateurs techniques : point de rosée sous pression ≤ -40 ℃, consommation d'énergie de régénération ≤ 5 %, perte de charge ≤ 0,015 MPa, bruit < 65 dB.
