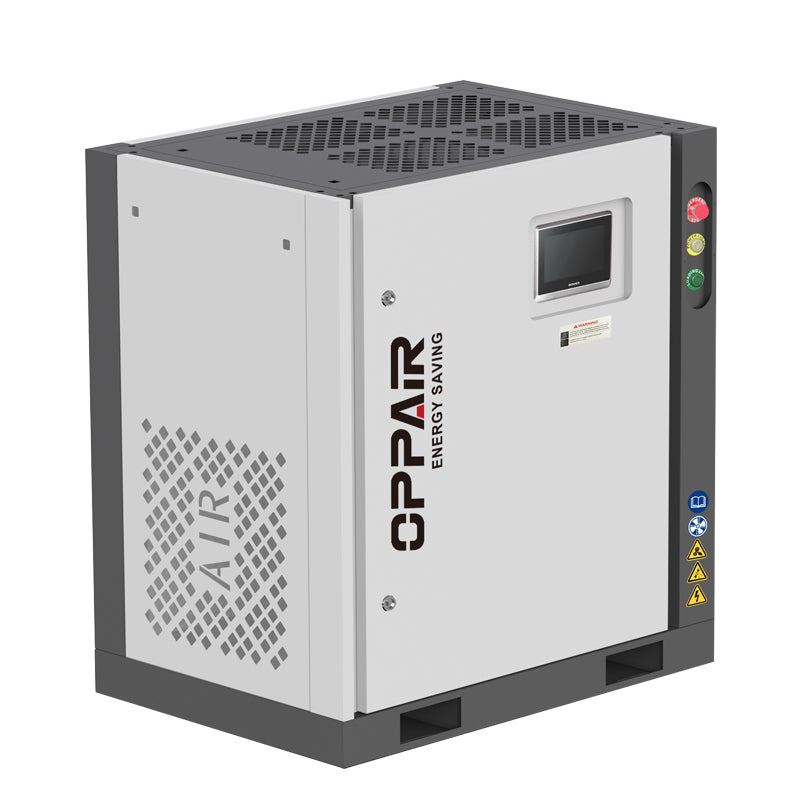

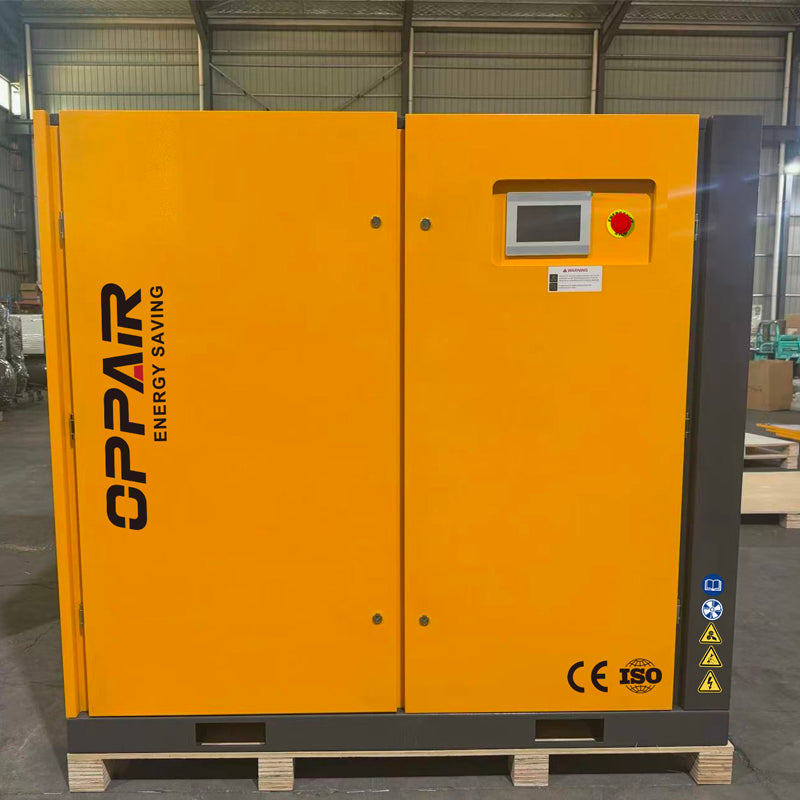

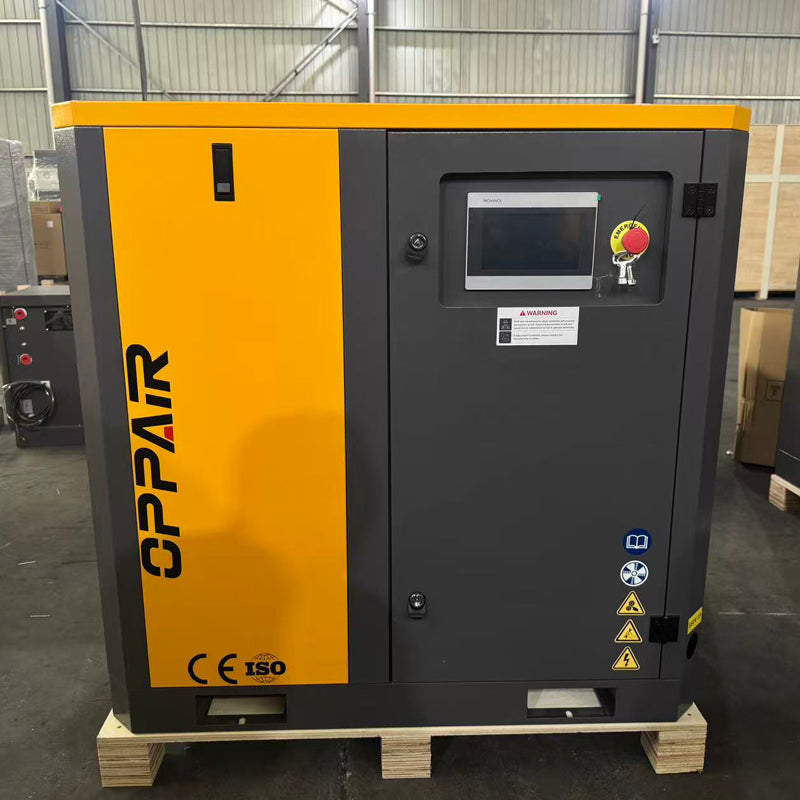

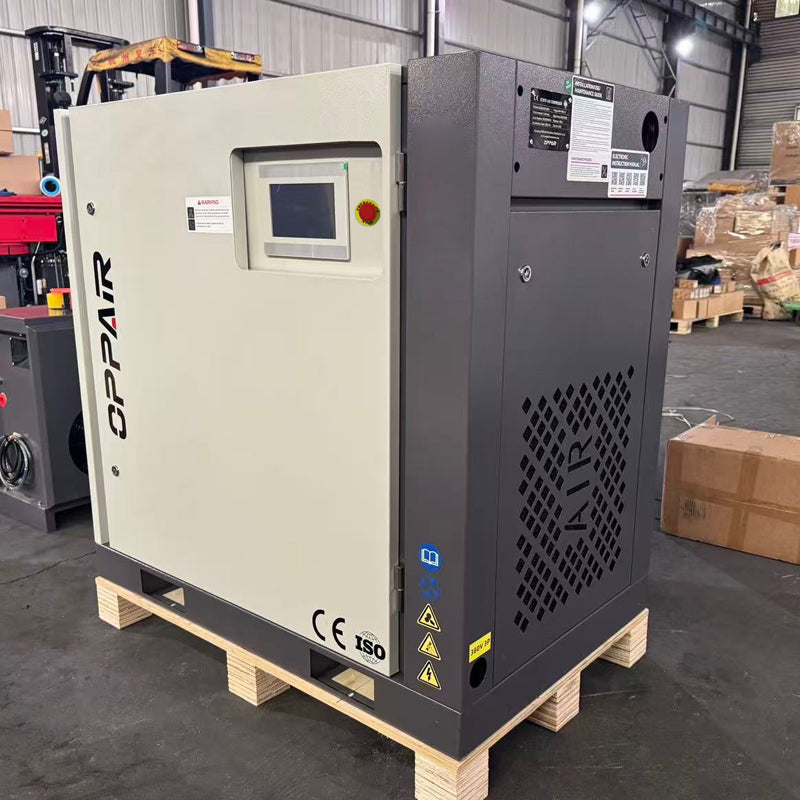

Compresor de aire de tornillo OPPAIR VSD 22 kW 30 HP con certificación CE
Compresor de aire de tornillo de velocidad fija
| Modelo | OPP-10F | OPP-15F | OPP-20F | OPP-30F | OPP-40F | OPP-50F | OPP-60F | OPP-75F | |
| Potencia (kW) | 7.5 | 11 | 15 | 22 | 30 | 37 | 45 | 55 | |
| Caballos de fuerza (hp) | 10 | 15 | 20 | 30 | 40 | 50 | 60 | 75 | |
| Caudal de aire/ Presión de trabajo (M³/Min. / bar) |
1.2 / 7 | 1.6 / 7 | 2.5 / 7 | 3.8 / 7 | 5.3 / 7 | 6.8 / 7 | 7.4 / 7 | 10.0 / 7 | |
| 1.1 / 8 | 1.5/8 | 2.3/8 | 3.6 / 8 | 5.0 / 8 | 6.2 / 8 | 7.0 / 8 | 9.2 / 8 | ||
| 0.9 / 10 | 1.3 / 10 | 2.1 / 10 | 3.2 / 10 | 4.5 / 10 | 5.6 / 10 | 6.2 / 10 | 8.5 / 10 | ||
| 0.8 / 12 | 1.1 / 12 | 1.9 / 12 | 2.7 / 12 | 4.0 / 12 | 5.0 / 12 | 5.6 / 12 | 7.6 / 12 | ||
| Salida de aire diámetro de salida |
DN20 | DN25 | DN25 | DN25 | DN40 | DN40 | DN40 | DN50 | |
| Volumen de aceite lubricante (L) | 10 | 16 | 16 | 18 | 30 | 30 | 30 | 65 | |
| Nivel de ruido dB(A) | 60±2 | 62±2 | 62±2 | 64±2 | 66±2 | 66±2 | 66±2 | 68±2 | |
| Tipo de accionamiento | Accionamiento directo | ||||||||
| Tipo | Velocidad fija | ||||||||
| Método de arranque | Υ-Δ | ||||||||
| Largo (mm) | 950 | 1150 | 1150 | 1350 | 1500 | 1500 | 1500 | 1900 | |
| Ancho (mm) | 670 | 820 | 820 | 920 | 1020 | 1020 | 1020 | 1260 | |
| Alto (mm) | 1030 | 1130 | 1130 | 1230 | 1310 | 1310 | 1310 | 1600 | |
| Peso (kg) | 250 | 400 | 400 | 550 | 700 | 750 | 800 | 1750 | |
| Modelo | OPP-100F | OPP-125F | OPP-150F | OPP-175F | OPP-200F | OPP-275F | OPP-350F | |
| Potencia (kW) | 75.0 | 90 | 110 | 132 | 160 | 200 | 250 | |
| Caballos de fuerza (hp) | 100 | 125 | 150 | 175 | 200 | 275 | 350 | |
| Caudal de aire/ Presión de trabajo (M³/Min. / bar) |
13.4 / 7 | 16.2 / 7 | 21.0 / 7 | 24.5 / 7 | 32.4 / 7 | 38.2 / 7 | 45.5 / 7 | |
| 12.6 / 8 | 15.0 / 8 | 19.8 / 8 | 23.2 / 8 | 30.2 / 8 | 36.9 / 8 | 43 / 8 | ||
| 11.2 / 10 | 13.8 / 10 | 17.4 / 10 | 20.5 / 10 | 26.9 / 10 | 33/ / 10 | 38.9 / 10 | ||
| 10.0 / 12 | 12.3 / 12 | 14.8 / 12 | 17.4 / 12 | 23 / 12 | 28.5 / 12 | 36 / 12 | ||
| Salida de aire diámetro de salida |
DN50 | DN50 | DN65 | DN65 | DN75 | DN90 | DN90 | |
| Volumen de aceite lubricante (L) | 65 | 72 | 90 | 90 | 110 | 130 | 150 | |
| Nivel de ruido dB(A) | 68±2 | 70±2 | 70±2 | 70±2 | 75±2 | 85±2 | 85±2 | |
| Tipo de accionamiento | Accionamiento directo | |||||||
| Tipo | Velocidad fija | |||||||
| Método de arranque | Υ-Δ | |||||||
| Largo (mm) | 1900 | 2450 | 2450 | 2450 | 2760 | 2760 | 2760 | |
| Ancho (mm) | 1260 | 1660 | 1660 | 1660 | 1800 | 1800 | 1800 | |
| Alto (mm) | 1600 | 1700 | 1700 | 1700 | 2100 | 2100 | 2100 | |
| Peso (kg) | 1850 | 1950 | 2200 | 2500 | 2800 | 3100 | 3500 | |
Serie de conversión de frecuencia con imán permanente
| Modelo | OPP-10PV | OPP-15PV | OPP-20PV | OPP-30PV | OPP-40PV | OPP-50PV | OPP-60PV | OPP-75PV | |
| Potencia (kW) | 7.5 | 11 | 15 | 22 | 30 | 37 | 45 | 55 | |
| Caballos de fuerza (hp) | 10 | 15 | 20 | 30 | 40 | 50 | 60 | 75 | |
| Caudal de aire/ Presión de trabajo (M³/Min. / bar) |
1.2 / 7 | 1.6 / 7 | 2.5 / 7 | 3.8 / 7 | 5.3 / 7 | 6.8 / 7 | 7.4 / 7 | 10.0 / 7 | |
| 1.1 / 8 | 1.5/8 | 2.3/8 | 3.6 / 8 | 5.0 / 8 | 6.2 / 8 | 7.0 / 8 | 9.2 / 8 | ||
| 0.9 / 10 | 1.3 / 10 | 2.1 / 10 | 3.2 / 10 | 4.5 / 10 | 5.6 / 10 | 6.2 / 10 | 8.5 / 10 | ||
| 0.8 / 12 | 1.1 / 12 | 1.9 / 12 | 2.7 / 12 | 4.0 / 12 | 5.0 / 12 | 5.6 / 12 | 7.6 / 12 | ||
| Salida de aire diámetro de salida |
DN20 | DN25 | DN25 | DN25 | DN40 | DN40 | DN40 | DN50 | |
| Volumen de aceite lubricante (L) | 10 | 16 | 16 | 18 | 30 | 30 | 30 | 65 | |
| Nivel de ruido dB(A) | 60±2 | 62±2 | 62±2 | 64±2 | 66±2 | 66±2 | 66±2 | 68±2 | |
| Tipo de accionamiento | Accionamiento directo | ||||||||
| Tipo | PM VSD | ||||||||
| Método de arranque | Arranque de frecuencia variable | ||||||||
| Largo (mm) | 950 | 1150 | 1150 | 1350 | 1500 | 1500 | 1500 | 1900 | |
| Ancho (mm) | 670 | 820 | 820 | 920 | 1020 | 1020 | 1020 | 1260 | |
| Alto (mm) | 1030 | 1130 | 1130 | 1230 | 1310 | 1310 | 1310 | 1600 | |
| Peso (kg) | 250 | 400 | 400 | 550 | 700 | 750 | 800 | 1750 | |
| Modelo | OPP-100PV | OPP-125F | OPP-150PV | OPP-175PV | OPP-200PV | OPP-275PV | OPP-350PV | |
| Potencia (kW) | 75.0 | 90 | 110 | 132 | 160 | 200 | 250 | |
| Caballos de fuerza (hp) | 100 | 125 | 150 | 175 | 200 | 275 | 350 | |
| Caudal de aire/ Presión de trabajo (M³/Min. / bar) |
13.4 / 7 | 16.2 / 7 | 21.0 / 7 | 24.5 / 7 | 32.4 / 7 | 38.2 / 7 | 45.5 / 7 | |
| 12.6 / 8 | 15.0 / 8 | 19.8 / 8 | 23.2 / 8 | 30.2 / 8 | 36.9 / 8 | 43 / 8 | ||
| 11.2 / 10 | 13.8 / 10 | 17.4 / 10 | 20.5 / 10 | 26.9 / 10 | 33/ / 10 | 38.9 / 10 | ||
| 10.0 / 12 | 12.3 / 12 | 14.8 / 12 | 17.4 / 12 | 23 / 12 | 28.5 / 12 | 36 / 12 | ||
| Salida de aire diámetro de salida |
DN50 | DN50 | DN65 | DN65 | DN75 | DN90 | DN90 | |
| Volumen de aceite lubricante (L) | 65 | 72 | 90 | 90 | 110 | 130 | 150 | |
| Nivel de ruido dB(A) | 68±2 | 70±2 | 70±2 | 70±2 | 75±2 | 85±2 | 85±2 | |
| Tipo de accionamiento | Accionamiento directo | |||||||
| Tipo | PM VSD | |||||||
| Método de arranque | Arranque de frecuencia variable | |||||||
| Largo (mm) | 1900 | 2450 | 2450 | 2450 | 2760 | 2760 | 2760 | |
| Ancho (mm) | 1260 | 1660 | 1660 | 1660 | 1800 | 1800 | 1800 | |
| Alto (mm) | 1600 | 1700 | 1700 | 1700 | 2100 | 2100 | 2100 | |
| Peso (kg) | 1850 | 1950 | 2200 | 2500 | 2800 | 3100 | 3500 | |
Descripción del producto
CABEZAL DE AIRE
1. Adopta el cabezal de aire de doble tornillo asimétrico de tercera generación de primer nivel internacional, mantiene el exquisito proceso de fabricación, adopta el perfil de diente de alta eficiencia y baja presión, y el diseño de entrada de aire axial.
2. Diseño optimizado de los canales de flujo, con un rotor grande, baja velocidad y alta eficiencia. Mayor eficiencia energética en un 5%-15% en comparación con la segunda generación.
3. Utiliza rodamientos SKF suecos de servicio pesado y sellado de eje de doble labio, duraderos y fiables. La vida útil de diseño de los rodamientos es de 80,000-100,000 horas y la del cabezal de aire es de aproximadamente 200,000 horas.
CONTROLADOR INTELIGENTE
1. Adopta un sistema de control PLC multilingüe, interfaz bella e intuitiva, función fácil de operar, los operadores pueden ajustar el compresor de forma rápida y sencilla.
2. 14 funciones de protección como protección contra sobrecarga, protección contra cortocircuito, protección contra inversión, protección contra baja temperatura, protección contra alta tensión, etc., para proteger completamente la unidad.
3. El avanzado sistema de accionamiento de control por microcomputadora realiza un control inteligente, control de velocidad variable del caudal de aire, ajuste automático del arranque con carga y arranque suave. Control dinámico inteligente, visualización dinámica del estado de funcionamiento de cada componente del compresor, curvas visuales de presión, temperatura y corriente de trabajo, etc.
4. Gran memoria y equipado con interfaz de impresora; puede utilizar monitoreo remoto por computadora o control de enlace múltiple entre compresores de aire.
VÁLVULA DE ADMISIÓN
1. La válvula de admisión es el componente principal para controlar la entrada de aire del compresor de aire.
2. Adopta una válvula de admisión de aire de marca mundialmente conocida, que puede ajustar automáticamente el caudal de aire de 0 a 100% según los requisitos de caudal del sistema. Garantiza una pequeña pérdida de presión, un accionamiento estable y una larga vida útil, reduciendo así los costos de operación.
Características del producto
1. El compresor de aire de tornillo tiene las ventajas de alta estabilidad, alta eficiencia, baja vibración y bajo nivel de ruido.
2. Los rotores macho y hembra y la coordinación entre el rotor y la carcasa están ajustados, de modo que la fuga por reflujo del gas es menor y no hay volumen muerto residual, por lo que la eficiencia es alta.
3. El aceite lubricante inyectado tiene funciones de sellado, refrigeración, reducción de ruido y lubricación
4. En comparación con la máquina de pistón, tiene menos piezas de desgaste y menor tasa de fallos.
5. La curva de trabajo de la compresión por tornillo es suave, con menos vibración y bajo nivel de ruido en comparación con la máquina de pistón.
6. El método de refrigeración se divide generalmente en: refrigeración por agua y refrigeración por aire.
7. Sistema de disipación de calor: se utilizan estructura de aleta de placa y materiales de alta calidad para garantizar que el enfriador soporte presión, tenga alta eficiencia de disipación de calor y buena resistencia a la corrosión.
8. Filtro de aire: filtro de admisión de aire de servicio pesado y de varias etapas, precisión de eliminación de polvo 1um (se filtra el 98%), gran superficie de trabajo, vida útil relativamente larga.
9. Separador de aceite/gas: la nueva generación de separadores adopta un nuevo material filtrante, con mayor eficiencia, y el contenido de aceite en el aire es inferior a 2ppm.
10. Controlador inteligente: todas las operaciones y datos relacionados del compresor de aire se muestran en el panel de control, que se puede controlar con los dedos, de forma fácil, cómoda y precisa.
Equipo compresor de aire: los compresores de aire de tornillo accionan los componentes de compresión a la velocidad óptima para la aplicación mediante un sistema de accionamiento eficiente. Totalmente libre de mantenimiento durante el funcionamiento normal.
Detalles del producto
