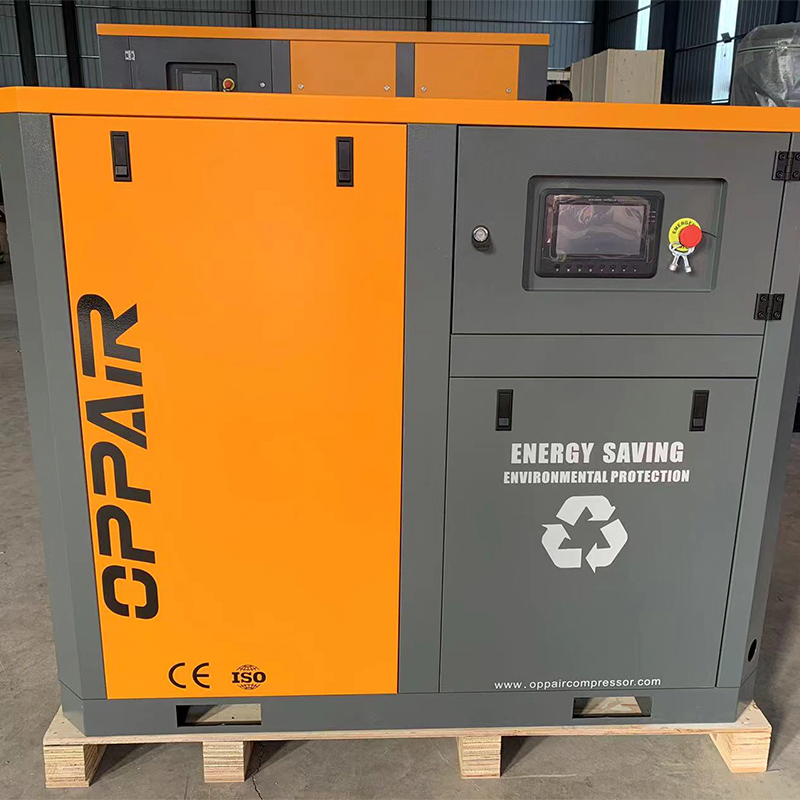

Винтовой компрессор OPPAIR PM VSD 7.5–250 kW с частотным регулированием 7–12 bar, CE ISO

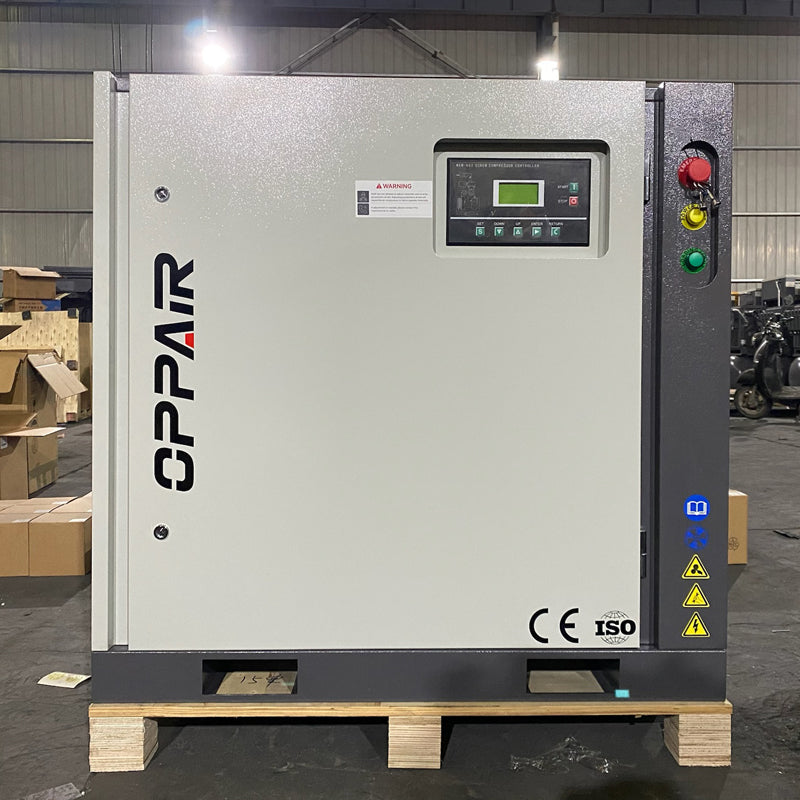

Винтовой компрессор с фиксированной скоростью
| Модель | OPP-10F | OPP-15F | OPP-20F | OPP-30F | OPP-40F | OPP-50F | OPP-60F | OPP-75F | |
| Мощность (kw) | 7.5 | 11 | 15 | 22 | 30 | 37 | 45 | 55 | |
| Лошадиные силы (hp) | 10 | 15 | 20 | 30 | 40 | 50 | 60 | 75 | |
| Производительность/ Рабочее давление (M³/Min. / bar) |
1.2 / 7 | 1.6 / 7 | 2.5 / 7 | 3.8 / 7 | 5.3 / 7 | 6.8 / 7 | 7.4 / 7 | 10.0 / 7 | |
| 1.1 / 8 | 1.5/8 | 2.3/8 | 3.6 / 8 | 5.0 / 8 | 6.2 / 8 | 7.0 / 8 | 9.2 / 8 | ||
| 0.9 / 10 | 1.3 / 10 | 2.1 / 10 | 3.2 / 10 | 4.5 / 10 | 5.6 / 10 | 6.2 / 10 | 8.5 / 10 | ||
| 0.8 / 12 | 1.1 / 12 | 1.9 / 12 | 2.7 / 12 | 4.0 / 12 | 5.0 / 12 | 5.6 / 12 | 7.6 / 12 | ||
| Выход воздуха Диаметр выхода |
DN20 | DN25 | DN25 | DN25 | DN40 | DN40 | DN40 | DN50 | |
| Объём масла (L) | 10 | 16 | 16 | 18 | 30 | 30 | 30 | 65 | |
| Уровень шума dB(A) | 60±2 | 62±2 | 62±2 | 64±2 | 66±2 | 66±2 | 66±2 | 68±2 | |
| Тип привода | Прямой привод | ||||||||
| Тип | Фиксированная скорость | ||||||||
| Способ пуска | Υ-Δ | ||||||||
| Длина (mm) | 950 | 1150 | 1150 | 1350 | 1500 | 1500 | 1500 | 1900 | |
| Ширина (mm) | 670 | 820 | 820 | 920 | 1020 | 1020 | 1020 | 1260 | |
| Высота (mm) | 1030 | 1130 | 1130 | 1230 | 1310 | 1310 | 1310 | 1600 | |
| Вес (kg) | 250 | 400 | 400 | 550 | 700 | 750 | 800 | 1750 | |
| Модель | OPP-100F | OPP-125F | OPP-150F | OPP-175F | OPP-200F | OPP-275F | OPP-350F | |
| Мощность (kw) | 75.0 | 90 | 110 | 132 | 160 | 200 | 250 | |
| Лошадиные силы (hp) | 100 | 125 | 150 | 175 | 200 | 275 | 350 | |
| Производительность/ Рабочее давление (M³/Min. / bar) |
13.4 / 7 | 16.2 / 7 | 21.0 / 7 | 24.5 / 7 | 32.4 / 7 | 38.2 / 7 | 45.5 / 7 | |
| 12.6 / 8 | 15.0 / 8 | 19.8 / 8 | 23.2 / 8 | 30.2 / 8 | 36.9 / 8 | 43 / 8 | ||
| 11.2 / 10 | 13.8 / 10 | 17.4 / 10 | 20.5 / 10 | 26.9 / 10 | 33/ / 10 | 38.9 / 10 | ||
| 10.0 / 12 | 12.3 / 12 | 14.8 / 12 | 17.4 / 12 | 23 / 12 | 28.5 / 12 | 36 / 12 | ||
| Выход воздуха Диаметр выхода |
DN50 | DN50 | DN65 | DN65 | DN75 | DN90 | DN90 | |
| Объём масла (L) | 65 | 72 | 90 | 90 | 110 | 130 | 150 | |
| Уровень шума dB(A) | 68±2 | 70±2 | 70±2 | 70±2 | 75±2 | 85±2 | 85±2 | |
| Тип привода | Прямой привод | |||||||
| Тип | Фиксированная скорость | |||||||
| Способ пуска | Υ-Δ | |||||||
| Длина (mm) | 1900 | 2450 | 2450 | 2450 | 2760 | 2760 | 2760 | |
| Ширина (mm) | 1260 | 1660 | 1660 | 1660 | 1800 | 1800 | 1800 | |
| Высота (mm) | 1600 | 1700 | 1700 | 1700 | 2100 | 2100 | 2100 | |
| Вес (kg) | 1850 | 1950 | 2200 | 2500 | 2800 | 3100 | 3500 | |
Серия с постоянными магнитами и частотным регулированием
| Модель | OPP-10PV | OPP-15PV | OPP-20PV | OPP-30PV | OPP-40PV | OPP-50PV | OPP-60PV | OPP-75PV | |
| Мощность (kw) | 7.5 | 11 | 15 | 22 | 30 | 37 | 45 | 55 | |
| Лошадиные силы (hp) | 10 | 15 | 20 | 30 | 40 | 50 | 60 | 75 | |
| Производительность/ Рабочее давление (M³/Min. / bar) |
1.2 / 7 | 1.6 / 7 | 2.5 / 7 | 3.8 / 7 | 5.3 / 7 | 6.8 / 7 | 7.4 / 7 | 10.0 / 7 | |
| 1.1 / 8 | 1.5/8 | 2.3/8 | 3.6 / 8 | 5.0 / 8 | 6.2 / 8 | 7.0 / 8 | 9.2 / 8 | ||
| 0.9 / 10 | 1.3 / 10 | 2.1 / 10 | 3.2 / 10 | 4.5 / 10 | 5.6 / 10 | 6.2 / 10 | 8.5 / 10 | ||
| 0.8 / 12 | 1.1 / 12 | 1.9 / 12 | 2.7 / 12 | 4.0 / 12 | 5.0 / 12 | 5.6 / 12 | 7.6 / 12 | ||
| Выход воздуха Диаметр выхода |
DN20 | DN25 | DN25 | DN25 | DN40 | DN40 | DN40 | DN50 | |
| Объём масла (L) | 10 | 16 | 16 | 18 | 30 | 30 | 30 | 65 | |
| Уровень шума dB(A) | 60±2 | 62±2 | 62±2 | 64±2 | 66±2 | 66±2 | 66±2 | 68±2 | |
| Тип привода | Прямой привод | ||||||||
| Тип | PM VSD | ||||||||
| Способ пуска | Частотный пуск | ||||||||
| Длина (mm) | 950 | 1150 | 1150 | 1350 | 1500 | 1500 | 1500 | 1900 | |
| Ширина (mm) | 670 | 820 | 820 | 920 | 1020 | 1020 | 1020 | 1260 | |
| Высота (mm) | 1030 | 1130 | 1130 | 1230 | 1310 | 1310 | 1310 | 1600 | |
| Вес (kg) | 250 | 400 | 400 | 550 | 700 | 750 | 800 | 1750 | |
| Модель | OPP-100PV | OPP-125F | OPP-150PV | OPP-175PV | OPP-200PV | OPP-275PV | OPP-350PV | |
| Мощность (kw) | 75.0 | 90 | 110 | 132 | 160 | 200 | 250 | |
| Лошадиные силы (hp) | 100 | 125 | 150 | 175 | 200 | 275 | 350 | |
| Производительность/ Рабочее давление (M³/Min. / bar) |
13.4 / 7 | 16.2 / 7 | 21.0 / 7 | 24.5 / 7 | 32.4 / 7 | 38.2 / 7 | 45.5 / 7 | |
| 12.6 / 8 | 15.0 / 8 | 19.8 / 8 | 23.2 / 8 | 30.2 / 8 | 36.9 / 8 | 43 / 8 | ||
| 11.2 / 10 | 13.8 / 10 | 17.4 / 10 | 20.5 / 10 | 26.9 / 10 | 33/ / 10 | 38.9 / 10 | ||
| 10.0 / 12 | 12.3 / 12 | 14.8 / 12 | 17.4 / 12 | 23 / 12 | 28.5 / 12 | 36 / 12 | ||
| Выход воздуха Диаметр выхода |
DN50 | DN50 | DN65 | DN65 | DN75 | DN90 | DN90 | |
| Объём масла (L) | 65 | 72 | 90 | 90 | 110 | 130 | 150 | |
| Уровень шума dB(A) | 68±2 | 70±2 | 70±2 | 70±2 | 75±2 | 85±2 | 85±2 | |
| Тип привода | Прямой привод | |||||||
| Тип | PM VSD | |||||||
| Способ пуска | Частотный пуск | |||||||
| Длина (mm) | 1900 | 2450 | 2450 | 2450 | 2760 | 2760 | 2760 | |
| Ширина (mm) | 1260 | 1660 | 1660 | 1660 | 1800 | 1800 | 1800 | |
| Высота (mm) | 1600 | 1700 | 1700 | 1700 | 2100 | 2100 | 2100 | |
| Вес (kg) | 1850 | 1950 | 2200 | 2500 | 2800 | 3100 | 3500 | |
Описание продукта
1. Безмасляный винтовой компрессор OPPAIR имеет высокую надёжность, мало деталей, нет изнашиваемых деталей, надёжная работа и длительный срок службы. Обычно расчётный ресурс основного винтового блока — 30 лет.
2. Безмасляный винтовой компрессор прост в эксплуатации и обслуживании, имеет высокую степень автоматизации, и операторы могут работать без постоянного присутствия без длительного профессионального обучения.
3. Хороший баланс мощности, отсутствие неуравновешенной инерционной силы, стабильная работа на высоких скоростях и работа на фундаменте.
4. Высокая адаптивность: благодаря принудительной подаче газа объёмный расход почти не зависит от давления на выходе и сохраняет высокую эффективность в широком диапазоне режимов. Подходит для различных условий, поэтому легко осваивается в массовом производстве.
5. В многопрофильной гибридной передаче между зубчатыми поверхностями роторов фактически есть зазор, поэтому она выдерживает удар жидкости и может сжимать газ с жидкостью, газ с пылью, легко полимеризующийся газ и т.д.
6. Расход регулируется золотниковым клапаном без обратного потока, что эффективно снижает энергопотребление.
УМНЫЙ КОНТРОЛЛЕР
1. Применяется многоязычная система управления PLC с красивым и наглядным интерфейсом и простыми функциями, операторы могут быстро и легко настроить компрессор.
2. 14 функций защиты, таких как защита от перегрузки, защита от короткого замыкания, защита от обратного вращения, защита от низкой температуры, защита от высокого напряжения и т.д., для полной защиты установки.
3. Передовая микропроцессорная система управления обеспечивает интеллектуальное управление, частотное регулирование расхода воздуха, автоматическую регулировку пуска под нагрузкой и плавный пуск. Интеллектуальное динамическое управление, динамическое отображение рабочего состояния узлов компрессора, давление, температура, ток, рабочие кривые и т.д.
4. Большой объём памяти и интерфейс для принтера; возможно удалённое управление с компьютера или связное управление несколькими компрессорами.
ДВИГАТЕЛЬ
1. Двигатель — высокопроизводительный двигатель известного бренда. Синхронный двигатель с постоянными магнитами (PM) использует высокоэффективные постоянные магниты, не теряющие магнитных свойств при 200°, срок службы до 15 лет.
2. Обмотка статора выполнена специальным эмалированным проводом для преобразователей частоты с отличной изоляцией и большим сроком службы.
3. Двигатель имеет функцию температурной защиты, широкий диапазон регулирования скорости, высокую точность регулирования производительности. Малые размеры, низкий шум, большой ток перегрузки, значительно повышенная надёжность.
4. Класс защиты IP55, класс изоляции F, эффективно защищает двигатель, увеличивает срок службы, КПД на 5%-7% выше аналогов.
ВПУСКНОЙ КЛАПАН
1. Впускной клапан — ключевой компонент регулирования подачи воздуха в компрессор.
2. Применяется впускной клапан всемирно известного бренда: он автоматически регулирует расход воздуха на 0-100% в соответствии с потребностью системы. Обеспечивает малые потери давления, стабильное срабатывание и длительный срок службы, снижая эксплуатационные расходы.
Внешний вид продукта
